نظام متكامل للتحكم في مياه الأمطار على الأسطح

أجهزة وبرمجيات ومنطق تحكم مصممة للعمل كنظام واحد — مثبتة على الأسطح القائمة، تُدار من السحابة.

  • Solar Impulse Efficient Solution label

    Solar Impulse

    حل معترف به

  • التكنيون

    أساس بحث مراجع من قبل النظراء

  • إسرائيل

    عمليات نشر نشطة

  • 93

    حدث مطر سُجّل على 7 أسطح خلال 12 شهراً

نظرة عامة على النظام

ثلاث طبقات. نظام واحد.

تجمع SmartFlow بين جهاز مادي ومنصة سحابية وطبقة تحكم — كل منها مصمم للعمل بشكل موثوق في الظروف الواقعية.

1

جهاز السطح الذكي

مثبت على مخرج التصريف الموجود. يراقب عمق المياه، يتحكم في صمام السطح، يتواصل مع السحابة.

2

منصة البيانات السحابية

يتلقى بيانات الاستشعار، يخدم لوحات المعلومات، يدير التكوين والتنبيهات عبر جميع المواقع.

3

التحكم التكيفي

يقيّم حالة المستشعر والتنبؤات الجوية لتحديد أوامر صمام السطح ضمن حدود أمان محددة.

كيف يعمل

SmartFlow في أقل من دقيقة

الوحدة على المصرف، وكيف تحتجز المياه على السطح وتطلقها تدريجياً، وكيف يبدو ذلك على مستوى الحي.

الفيديو باللغة الإنجليزية

الأجهزة

وحدة Add-on للمصرف

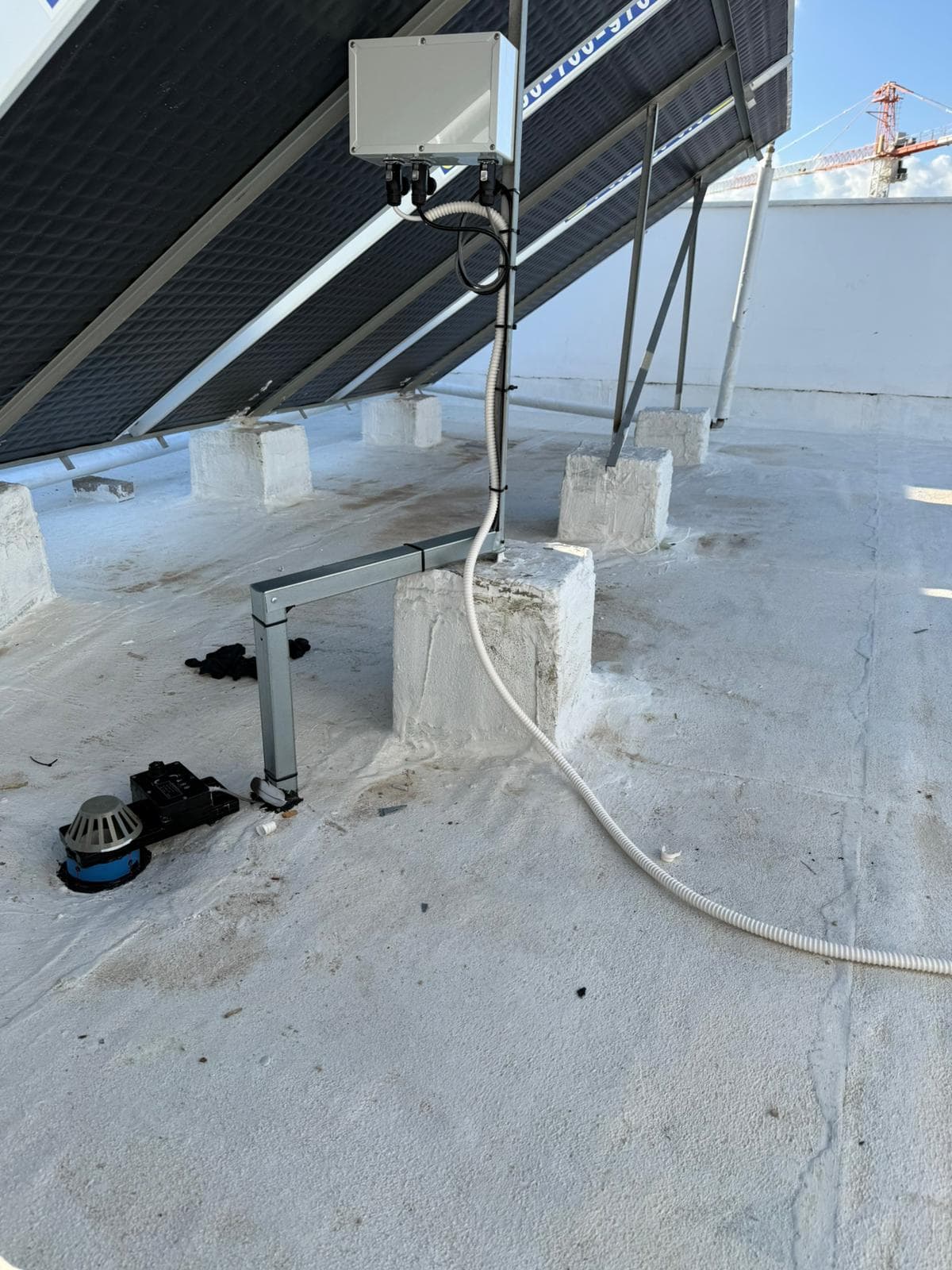

وحدة كهروميكانيكية مدمجة بتصنيف IP67 تُركَّب على مخرج تصريف متوافق على السطح دون تعديل نظام الصرف القائم.

  • علبة مختومة للبيئات الخارجية على السطح
  • صمام السطح المحرك مع ملاحظة الموقع
  • اتصال الشبكة الخلوية 4G/LTE
  • تجاوز يدوي على الجهاز للصيانة
SmartFlow smart roof valve — close-up of sensor and actuator assembly
المحركصمام السطح المحرك مع ملاحظة الموقع
مستشعر مستوى المياهمستشعر ضغط، دقة ±5%
الاتصاليةالشبكة الخلوية 4G/LTE
تصنيف العلبةIP67
التجاوز اليدويمفتاح على الجهاز
درجة حرارة التشغيل-10°C إلى +60°C
التثبيتتثبيت السطح، لا يتطلب تعديل الصرف
البرامج

منصة المراقبة السحابية

واجهة قائمة على الويب للمراقبة والتكوين وإعداد التقارير على مستوى المحفظة. يمكن الوصول إليها من سطح المكتب والأجهزة المحمولة دون برامج متخصصة.

لوحة معلومات محفظة متعددة المواقع مع نظرة عامة على الحالة
بيانات الاستشعار في الوقت الفعلي ورسوم بيانية مستويات المياه
جدول أحداث الأمطار: البداية والذروة والإطلاق والنهاية
حدود التنبيهات القابلة للتكوين مع توجيه الإشعارات
تصدير CSV و PDF للإبلاغ والتوثيق التأميني
وصول REST API للتكامل مع أدوات تحليل الجهات الخارجية
التحكم في الوصول بناءً على الأدوار لفرق متعددة المستخدمين
SmartFlow cloud dashboard — main overview (AR)
SmartFlow cloud dashboard — multi-site city view (AR)
SmartFlow cloud dashboard — storm event detail (AR)
بيانات الطقس

توقعات المطر وحالة السطح في شاشة واحدة

تعرض لوحة التحكم توقعات المطر للساعات القادمة، والمطر المقاس في أقرب محطة لهيئة الأرصاد (IMS)، ومستوى المياه على كل سطح، ووضع الصمام، وحجم الاحتجاز المتبقي. يرى المشغل ما هو قادم وكيف يتعامل السطح معه.

التوقعات (Tomorrow.io)

  • المطر المتوقع خلال الساعات الثلاث القادمة (مم)
  • أقصى شدة (مم/ساعة) واحتمال الهطول
  • موعد البدء والذروة المتوقعان
  • مخطط الهطول حسب الساعة

المطر المقاس (IMS)

  • آخر ساعة وآخر 24 ساعة (مم)
  • أقرب محطة وبعدها عن السطح
  • وقت آخر تحديث

حالة السطح

  • مستوى المياه (سم)
  • وضع الصمام ونمط التشغيل
  • حجم الاحتجاز المتاح (م³)، حين تسمح بيانات السطح بذلك
  • الأعطال وتنبيهات المستشعرات والقراءات غير المحدثة

مساعد الذكاء الاصطناعي وMCP

  • أسئلة بلغة عادية عن المستويات وأحداث المطر وحركات الصمامات
  • إجابات من قياسات السطح وسجل أحداثه
  • خادم MCP لربط أدوات الذكاء الاصطناعي في مؤسستكم، مثل Claude، ببيانات SmartFlow

حالة جاهزية السطح

لكل سطح واحدة من أربع حالات، تظهر دائماً مع السبب.

  • جاهز

    لا أعطال مفتوحة، وفي السطح حجم متحقق منه يكفي لسيناريو المطر المحدد.

  • انتباه

    قد لا يكفي الحجم، أو يتصرف السطح بشكل غير معتاد، أو يقترب المطر ويجب فحص السطح.

  • حرج

    تم تجاوز عتبة حرجة أو تأكد عطل. يلزم تدخل فوري.

  • غير معروف

    البيانات ناقصة أو قديمة أو غير موثوقة، لذلك لا تُحدد حالة.

التوقعات الجافة وحدها لا تجعل السطح "جاهزاً".

حجم الاحتجاز

الحجم المتاح (م³) = مساحة الاحتجاز الفعّالة (م²) × عمق المياه المتاح (م) - الحجم غير القابل للاستخدام

يعتمد الحساب على المساحة الفعّالة المتحقق منها للسطح، لا على مساحته الإجمالية، ويأخذ في الحسبان أقصى مستوى مسموح به وموقع المستشعر والحدود الهيدروليكية لكل سطح. ويُعرض الحجم المحتجز على السطح منفصلاً عن التدفق الداخل وسعة المصرف وقيود الصرف في المصب.

غير محسوبحين لا تكون بيانات السطح متحققاً منها، تعرض اللوحة "غير محسوب".

خط زمني لكل سطح

تعرض صفحة كل سطح على محور زمني واحد المطر المقاس والمطر المتوقع ومستوى المياه وتغييرات الصمام والتنبيهات، لمتابعة حدث المطر من قبل بدايته حتى تصريف المياه من السطح.

  • مقاس
  • متوقع
  • تقديري

تُرسم القيم المقاسة والمتوقعة والتقديرية بشكل مختلف ولا تُدمج أبداً.

جودة البيانات

  • يظهر بجانب كل قيمة وقت آخر تحديث لها
  • التوقعات الغائبة أو المستشعر غير المتصل يُعلَّمان على هذا النحو، ولا يُحسبان صفراً
  • الوحدات: مم، مم/ساعة، سم، م³
  • العبرية والإنجليزية، على الحاسوب والهاتف

قيد التطوير

  • توقع استجابة مستوى المياه
  • تقدير الحجم المتبقي أثناء حدث المطر
  • تنبيهات جاهزية مبنية على التوقعات
  • تقارير أداء لكل حدث مطر، مع الأحجام المحتجزة

تعرض هذه الميزات معلومات وتدعم القرارات. لا تغيّر طريقة التحكم في الصمامات، ولن تظهر القيم المتوقعة إلا بعد التحقق منها.

نتائج مقاسة

ملخص بيانات الأداء لـ93 حدث مطر، مقارنة بمحطات IMS، والصفحة التعريفية لـSmartFlow. متاحان بست لغات.

اطلب المستندات
التحكم

منطق التحكم التكيفي

يعمل خوارزمية التحكم باستمرار — يقيّم بيانات المستشعر وتوقعات الطقس لتحديد متى وكمية الإطلاق، ضمن قيود سلامة محددة.

  1. 1يتم إدراج بيانات التنبؤ الجوي من واجهات برمجية الأرصاد الجوية
  2. 2يتم مراقبة مستوى المياه على السطح بشكل مستمر بواسطة مستشعر على الجهاز
  3. 3تقيّم خوارزمية التحكم الحالة الحالية مقابل ملف الإطلاق المكون
  4. 4يتم إصدار أمر صمام السطح - فتح أو إغلاق أو موضع جزئي
  5. 5يتم تسجيل الإجراء مع الطابع الزمني وحالة المستشعر وسياق الطقس
SmartFlow regional adaptive control concept (AR)

مفتوح عادة بالتصميم

في سيناريوهات الفشل، يعطي النظام الأولوية للصرف الآمن على الاحتفاظ بالمياه. في حالة فقدان الاتصال أو خلل المستشعر أو انقطاع التيار الكهربائي، يعود صمام السطح إلى حالة الفتح الافتراضية ويرفع تنبيهاً إلى منصة التحكم.

الموثوقية التشغيلية

مصمم للتشغيل المستمر

بيئات الأسطح صعبة. SmartFlow مصمم للنشر الخارجي طويل الأمد مع تدخل صيانة أدنى.

OTA
تحديثات الأجهزة الثابتة عبر الهواء
4 ساعات
معيار مستوى الخدمة لتجاوب الدعم

أنماط الفشل

في سيناريوهات الفشل، يعطي النظام الأولوية للصرف الآمن على الاحتفاظ بالمياه:

فقدان الاتصال

يستمر الجهاز في التحكم المحلي. يعود صمام السطح إلى حالة الفتح الافتراضية ويرفع تنبيهاً إلى منصة التحكم.

خلل المستشعر

يعود صمام السطح إلى وضع الفتح الافتراضي ويُرسل تنبيه فوراً، فيصرّف المصرف كما لو لم يكن SmartFlow مركّباً.

انقطاع التيار الكهربائي

يعود صمام السطح إلى حالة الفتح الافتراضية - يتم ضمان صرف آمن في جميع الظروف.

للمهندسين

الفوائد الهندسية

يقلّل التحكم الهيدروليكي النشط في التدفق من أحمال الذروة على شبكات الصرف البلدية أثناء الأمطار الغزيرة. في بعض المشاريع، يمكن أن يقلّل ذلك من عدد المصارف المطلوبة، ويسمح بأنابيب بأقطار أصغر، ويخفّض تكاليف التركيب. كما يقلّل التصريف المتحكم به من مخاطر الفيضان الناتجة عن تدفقات الذروة المفاجئة، ومن خلال إدارة مناسيب المياه على السطح، يقلّل التعرض لتسرب الأنابيب في مستويات القبو الناتج عن الحمل الزائد على الصرف.

  • تقليل أحمال الذروة على شبكات الصرف البلدية أثناء الأمطار الغزيرة
  • إمكانية تقليل عدد المصارف واستخدام أنابيب بأقطار أصغر في بعض المشاريع
  • خفض تكاليف التركيب عند تقليل عدد المصارف وأقطار الأنابيب
  • خفض مخاطر الفيضان الناتجة عن تدفقات الذروة عبر التصريف المتحكم به
  • تقليل التعرض لتسرب الأنابيب في مستويات القبو الناتج عن الحمل الزائد

السؤال الحقيقي ليس "نشط مقابل سلبي"

السؤال هو: كم من سعة التخزين الفعالة الإضافية تحصل عليها لكل 1,000 م² من السطح، دون توسيع مساحة المبنى أو إضافة بنية تحتية تحت الأرض؟ صُمّم SmartFlow لعمق مياه على السطح من 2 إلى 18 سم، يحدده المتطلب الهيدرولوجي وتؤكده المراجعة الإنشائية ومراجعة العزل ومنافذ الفيضان للسطح. وفي الحد الأعلى يعني ذلك ما يصل إلى 180 م³ لكل 1,000 م² من السطح، دون طبقة تخزين إضافية. في المشاريع المناسبة قد يقلل هذا الحجم من سعة التخزين أو الترشيح تحت الأرض التي يحتاجها الموقع؛ ويُقيَّم التوفير في كل مشروع.

أعماق الاحتفاظ هي أهداف تصميم هندسية، تُحدَّد لكل مشروع وتخضع للتحقق الإنشائي لكل مبنى.

Learn how the platform enables smart stormwater management at the building level, or see our Acre Residential Neighborhood case study.

Discover blue roof technology or read about stormwater systems for buildings.

مقارنة

التقييد السلبي مقابل SmartFlow

يمكن لمحددات التدفق الثابتة والاحتجاز غير المُدار أن تقلل ذروة التصريف، لكنها لا تتوقع عاصفة قادمة، ولا تستطيع إثبات ما فعلته، ولا تتنسّق مع البلدية. SmartFlow تقوم بالثلاثة معًا - على مخرج تصريف السطح القائم.

سلبي / ثابت
SmartFlow
يُركَّب على مخرج تصريف السطح القائم
نعم (فتحة ثابتة)
نعم
أعمال إنشائية
أحيانًا
لا شيء
الغطاء النباتي والصيانة
حسب الحالة
غير مطلوب
خفض ذروة التصريف
ثابت، محدود
قابل للضبط، مصمم لكل مشروع
تحكّم لحظي قائم على التنبؤ
لا
نعم
تقارير امتثال تلقائية لكل عاصفة
لا
نعم
تكامل مع إشارة الاحتجاز من شبكة المدينة
لا
نعم
تركيب ذاتي بواسطة المقاول
متفاوت
نعم

يعتمد خفض ذروة التصريف الممكن على السطح وعمق الاحتجاز المسموح وعاصفة التصميم، ويُحدد في الحساب الهيدرولوجي لكل مشروع. تشير المقارنة إلى الأساليب السلبية العامة وليس إلى منتج بعينه.

تقييم المشروع

قيّموا الاحتجاز على السطح قبل تثبيت تصميم البنية تحت الأرض

في المشاريع المناسبة، يمكن للاحتجاز المتحكم به على السطح أن يقلل السعة والتعقيد المطلوبين من البنية التحتية لمياه الأمطار تحت الأرض. ويُقيَّم التوفير المحتمل في كل مشروع عبر تحليل هيدرولوجي وإنشائي ولتكاليف التنفيذ.

ماذا يعني ذلك لدوركم

الهيدرولوجيون
عنصر احتجاز قابل للتحكم ضمن النموذج الهيدرولوجي للمشروع: تحددون العمق المسموح ومعدل التصريف، ويعيد التشغيل بيانات منسوب وصمام مسجلة.
المطورون
تخفيض محتمل في التخزين تحت الأرض وأعمال الترشيح والحفر وتعقيد التنفيذ - يُقيَّم لموقعكم ولا يُفترض مسبقاً.
المقاولون
تركيب على مصارف متوافقة، مع واجهات مشروع واضحة - المصرف والكهرباء ومسار الفيضان - ومرحلة تشغيل محددة.
المعماريون والمخططون
أدخلوا الاحتجاز على السطح في التصميم مبكراً، ما دام يمكن تحديد حجم البنية تحت الأرض بناءً عليه.
البلديات
مراقبة موزعة وإمكانية تصريف متحكم به عبر أسطح كثيرة، مع سجلات ميدانية تفصل بين القيم المقاسة والقيم التقديرية.

ما نحتاجه لتقييم مشروعكم

  1. 1مساحة السطح
  2. 2نوع المصرف وقطره
  3. 3عمق الاحتجاز المسموح
  4. 4أقصى تصريف مطلوب
  5. 5القيود الإنشائية وقيود العزل
  6. 6موقع المشروع ومرحلة التصميم
اطلبوا تقييم المشروع

يتحقق المختصون المعنيون في كل مشروع من المتطلبات الهيدروليكية والإنشائية ومتطلبات العزل ومنافذ الفيضان والمتطلبات التنظيمية.

هل أنت مستعد لتقييم سطحك؟

اتصل بفريق الهندسة الخاص بنا للنقاش حول مبنيك أو محفظتك. سنوفر صورة واضحة لمتطلبات التثبيت والأداء المتوقعة.
