מערכת משולבת לבקרת נגר גגות
חומרה, תוכנה ולוגיקת בקרה שתוכננו לפעול כמערכת אחת — מותקנים על גגות קיימים, מנוהלים מהענן.
Solar Impulse
תווית פתרון יעיל
טכניון
בסיס מחקרי נבדק עמיתים
17+
פריסות פעילות בישראל
~30%
הפחתת ספיקות שיא - נמדד בשטח
שלוש שכבות. מערכת אחת.
SmartFlow משלב מכשיר פיזי, פלטפורמת ענן ושכבת בקרה — כל אחד מתוכנן לפעול באמינות בתנאי שטח אמיתיים.
מכשיר גג חכם
מותקן על פתח ניקוז קיים. מנטר מפלס מים, שולט במגוף, מתקשר עם הענן.
פלטפורמת ענן
מקבל טלמטריה, מגיש לוחות מחוונים, מנהל הגדרות והתראות על פני כל האתרים.
בקרה אדפטיבית
מעריך מצב חיישן ותחזיות מזג אוויר לקביעת פקודות מגוף בגבולות בטיחות מוגדרים.

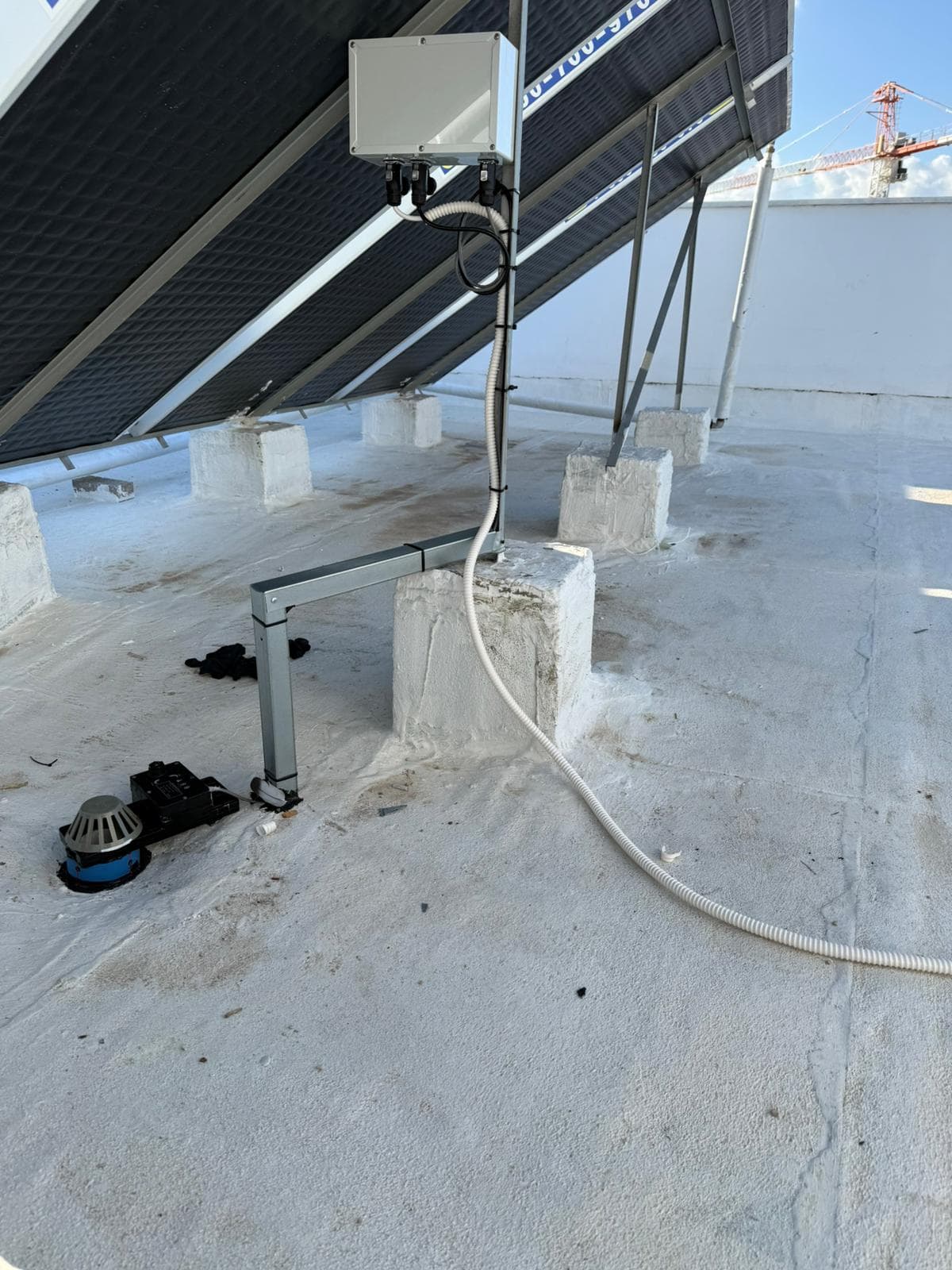

יחידת Add-on לנקז
יחידה קומפקטית המתחברת לכל נקז קיים — 110 או 160 מ"מ — בהתקנה עצמית של עד 15 דקות, בלי לגעת באיטום. נדרש רק שקע חשמל סמוך.
- מעטפת אטומה לסביבת גג חיצונית
- מגוף ממונע עם משוב מיקום
- תקשורת סלולרית 4G/LTE
- עקיפה ידנית על-גבי המכשיר לתחזוקה
| ממונע | מגוף ממונע עם משוב מיקום |
| חיישן מפלס מים | אולטרסוני, דיוק ±5 מ"מ |
| תקשורת סלולרית | 4G/LTE |
| דירוג מעטפת | IP67 |
| עקיפה ידנית | מתג על-גבי המכשיר |
| טמפ׳ הפעלה | -10°C עד +60°C |
| התקנה | ללא שינוי ספיקות |

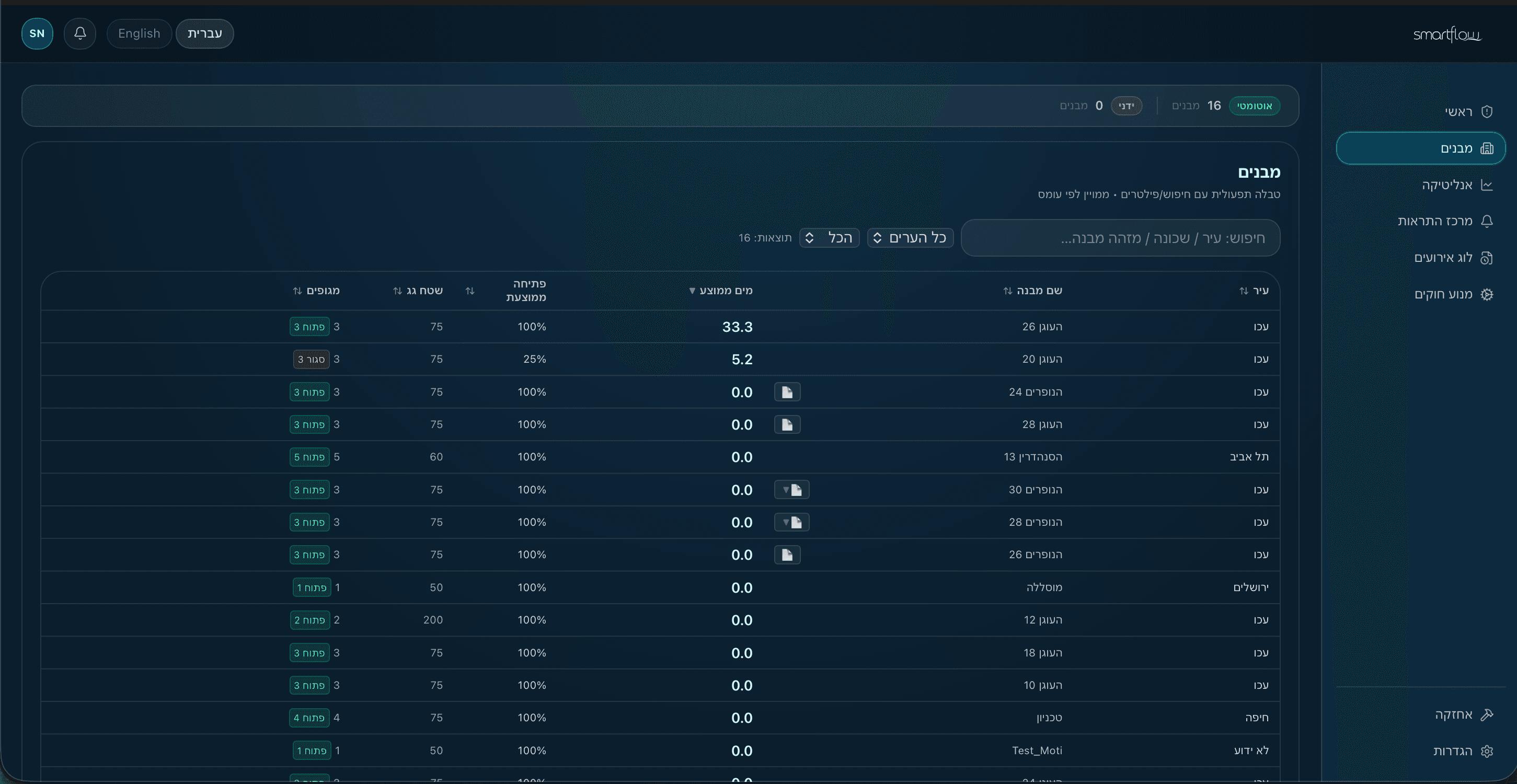

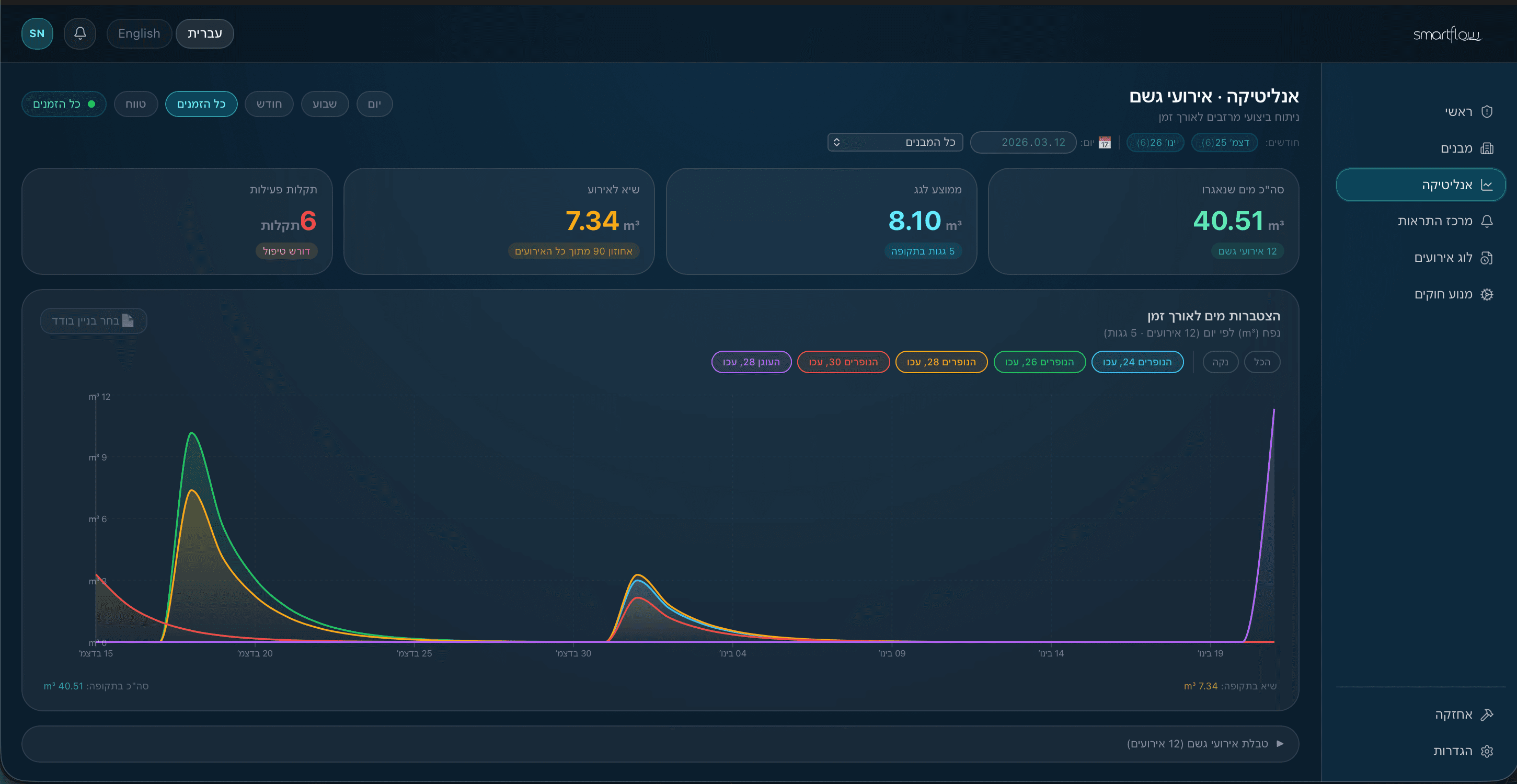

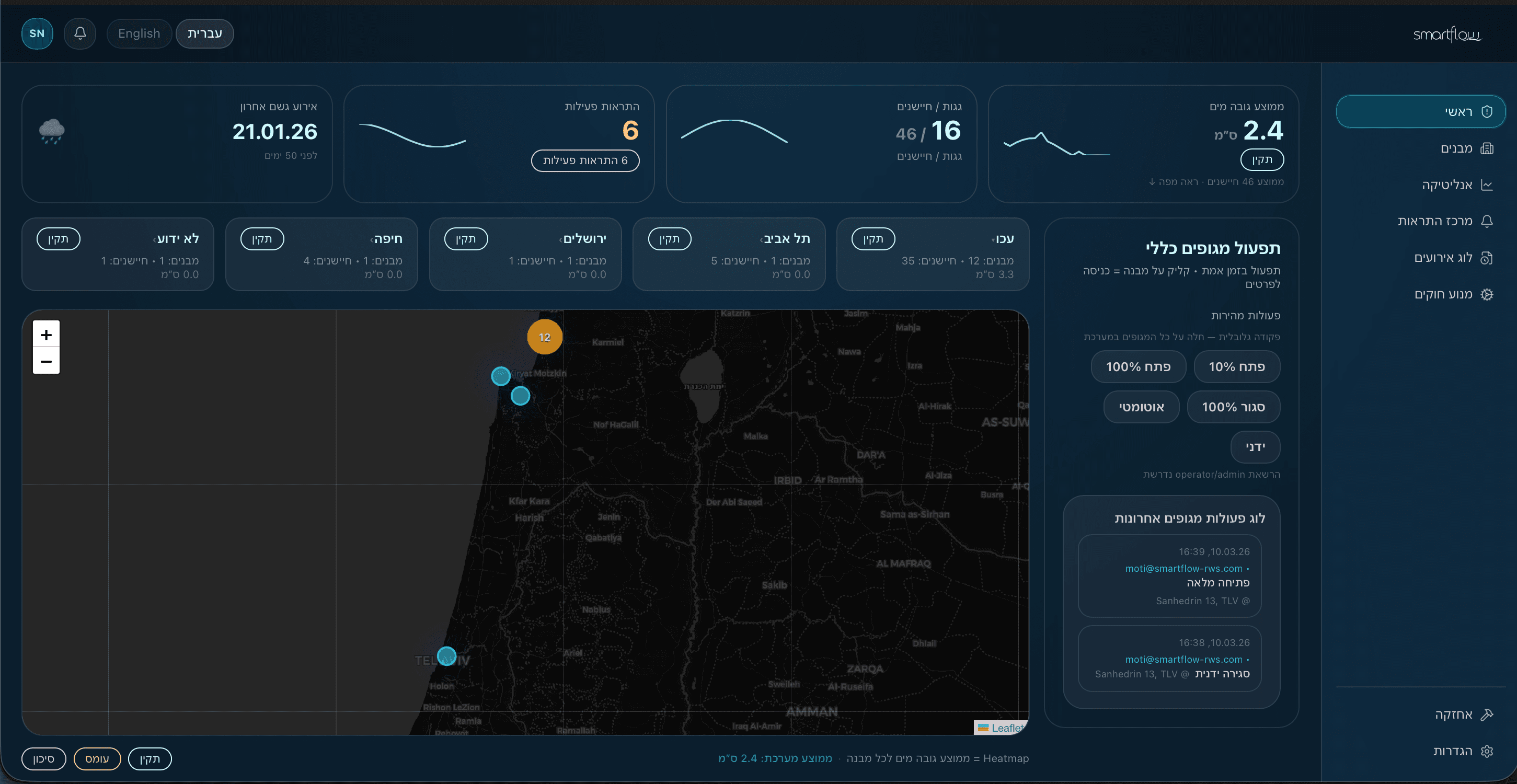

פלטפורמת ניטור בענן
ממשק מבוסס-ווב לניטור ברמת הגג, הגדרה ודיווח. נגיש ממחשב שולחני וממכשיר נייד ללא תוכנה מיוחדת.
לוגיקת בקרה אדפטיבית
אלגוריתם הבקרה פועל ברציפות — מעריך נתוני חיישן ותחזיות מזג אוויר לקביעת מתי וכמה לשחרר, בגבולות בטיחות מוגדרים.
- 1נתוני תחזית מזג אוויר מועברים מ-API מטאורולוגי
- 2מפלס מים בגג מנוטר ברציפות על-ידי חיישן המכשיר
- 3אלגוריתם הבקרה מעריך את המצב הנוכחי מול פרופיל השחרור המוגדר
- 4פקודת מגוף מופקת - פתיחה, סגירה, או מיקום חלקי
- 5פעולה מתועדת עם חותמת זמן, מצב חיישן והקשר מזג אוויר
פתוח כברירת מחדל
במצבי כשל, המערכת מעדיפה ניקוז בטוח על פני אגירה. במקרה של אובדן תקשורת, תקלה בחיישן או הפסקת חשמל, המגוף עובר למצב פתוח כברירת מחדל ומייצר התראה למערכת הבקרה.
מתוכנן לפעילות רציפה
סביבות גג הן תובעניות. SmartFlow מתוכנן לפריסה חיצונית ארוכת-טווח עם התערבות תחזוקה מינימלית.
מצבי כשל
במצבי כשל, המערכת מעדיפה ניקוז בטוח על פני אגירה:
אובדן תקשורת
המכשיר ממשיך בקרה מקומית. המגוף עובר למצב פתוח כברירת מחדל והתראה מועלית למערכת הבקרה.
תקלת חיישן
המגוף עובר למצב פתוח כברירת מחדל. התראה מועלית מיידית. הניקוז לעולם אינו נפגע.
הפסקת חשמל
המגוף עובר למצב פתוח כברירת מחדל - ניקוז בטוח מובטח בכל מצב.
יתרונות הנדסיים

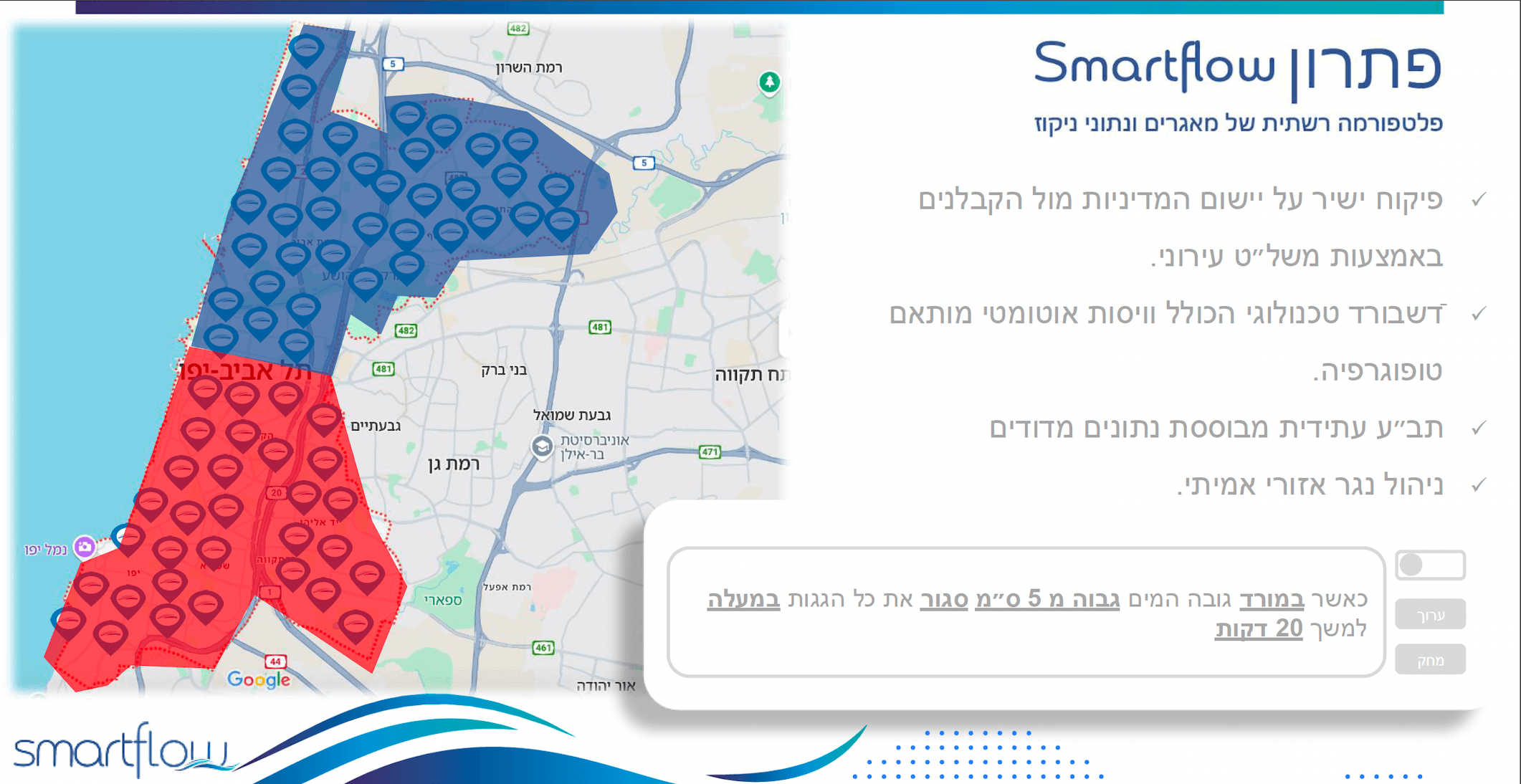

בקרת זרימה הידראולית אקטיבית מפחיתה עומסי שיא על מערכות הניקוז העירוניות בזמן גשם עז. בחלק מהפרויקטים ניתן כך להפחית את מספר המרזבים הנדרש, לאפשר צנרת בקטרים קטנים יותר ולהוזיל את עלויות ההתקנה. שחרור מבוקר גם מפחית את סיכון ההצפה מזרמי שיא פתאומיים, ובאמצעות ניהול מפלסי המים על הגג - מקטין את החשיפה לנזילות צנרת במפלסי המרתף כתוצאה מעומס יתר על הניקוז.
- הפחתת עומסי שיא על מערכות הניקוז העירוניות בגשם עז
- פחות מרזבים וצנרת בקטרים קטנים יותר בחלק מהפרויקטים
- הוזלת עלויות התקנה כאשר מספר המרזבים וקוטרי הצנרת קטנים
- הפחתת סיכון הצפה מזרמי שיא פתאומיים באמצעות שחרור מבוקר
- הקטנת החשיפה לנזילות צנרת במפלסי המרתף מעומס יתר על הניקוז
השאלה האמיתית אינה "אקטיבי מול פסיבי"
השאלה היא: כמה נפח אגירה אפקטיבי נוסף מקבלים לכל 1,000 מ"ר גג, בלי להרחיב את טביעת הרגל של הבניין ובלי להוסיף תשתית תת-קרקעית? SmartFlow מתוכננת לאגור עומק מים של 2 עד 18 ס"מ על הגג, לפי הדרישה ההידרולוגית והדירוג הקונסטרוקטיבי של הגג הספציפי - כלומר עד 180 מ"ק אגירה אפקטיבית לכל 1,000 מ"ר, ללא שכבת אגירה נוספת, ללא בור חלחול וללא מיכל תת-קרקעי. באתרים עירוניים צפופים, לכל מ"ק אגירה שאינו דורש תשתית תת-קרקעית נפרדת יש ערך כלכלי ישיר ליזם.
עומקי האגירה הם יעדי תכן הנדסיים, מתוכננים לכל פרויקט וכפופים לאימות קונסטרוקטיבי לכל בניין.
למדו כיצד הפלטפורמה מיישמת ניהול נגר חכם ברמת הבניין, או ראו את תיאור המקרה שלנו מהשכונה בעכו.
הכירו את טכנולוגיית הגג הכחול או קראו על מערכות ניקוז למבנים.
הגבלה פסיבית מול SmartFlow
מגבילי ספיקה סטטיים והשהיה לא מנוהלת יכולים להפחית שיא ספיקה, אבל הם לא "רואים" סופה מתקרבת, לא יכולים להוכיח מה עשו, ולא מתואמים עם העירייה. SmartFlow עושה את שלושת הדברים - על פתח הניקוז הקיים של הגג.
הפחתת שיא ספיקה של 30-50% מבוססת על התקנות פעילות של SmartFlow. ההשוואה מתייחסת לגישות פסיביות כלליות, ולא למוצר ספציפי כלשהו.
