Ein integriertes System zur Dach-Regenwassersteuerung
Hardware, Software und Steuerlogik, die als ein einziges System zusammenarbeiten — installiert auf bestehenden Dächern, gesteuert aus der Cloud.
Solar Impulse
Efficient Solution Label
Technion
Begutachtete Forschungsgrundlage
17+
Aktive Installationen in Israel
~30%
Spitzenabflussminderung - im Feld gemessen
Drei Ebenen. Ein System.
SmartFlow kombiniert ein physisches Gerät, eine Cloud-Plattform und eine Steuerebene — jede für den zuverlässigen Betrieb unter realen Bedingungen ausgelegt.
Smart Roof Device
Am vorhandenen Ablauf installiert. Überwacht den Wasserstand, steuert das Dachventil, kommuniziert mit der Cloud.
Cloud Platform
Empfängt Telemetrie, stellt Dashboards bereit, verwaltet Konfiguration und Alarme über alle Standorte hinweg.
Adaptive Control
Wertet Sensorzustand und Wetterprognosen aus, um Ventilbefehle innerhalb definierter Sicherheitsgrenzen zu bestimmen.

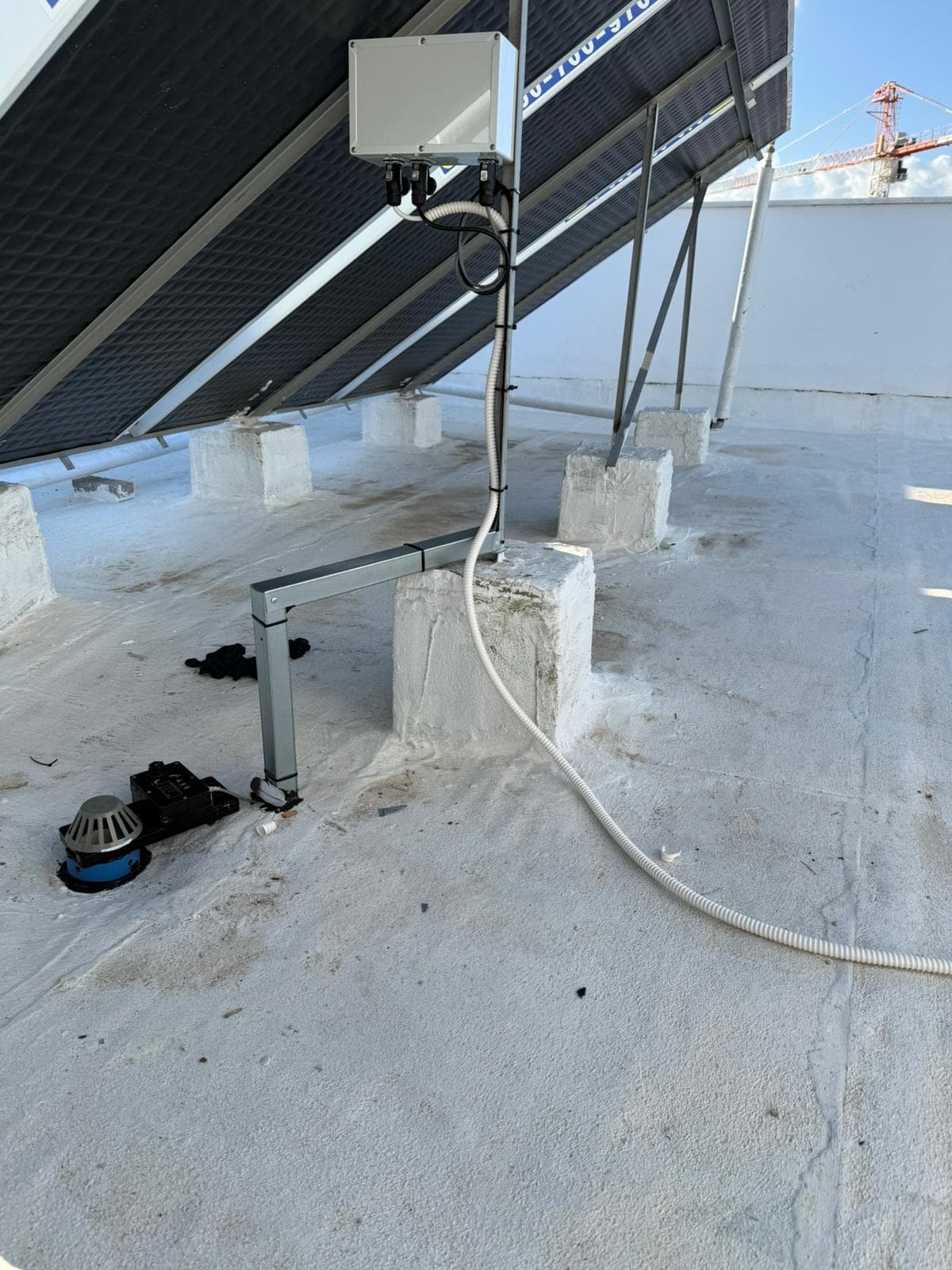

Intelligentes Dachgerät
Eine kompakte, IP67-zertifizierte elektromechanische Einheit, die direkt am Dachentwässerungsauslauf installiert wird, ohne Änderungen an der bestehenden Entwässerungsstruktur.
- Dichtes Gehäuse für den Außeneinsatz auf dem Dach
- Motorisiertes Dachventil mit Stellungsrückmeldung
- 4G/LTE-Mobilfunkanbindung
- Manuelle Übersteuerung am Gerät für Wartungsarbeiten
| Actuator | Motorisiertes Dachventil mit Stellungsrückmeldung |
| Water level sensor | Ultraschall, Genauigkeit ±5 mm |
| Connectivity | 4G/LTE cellular |
| Enclosure rating | IP67 |
| Manual override | On-device switch |
| Operating temp | -10°C to +60°C |
| Installation | Aufliegende Montage, keine Änderung der Entwässerung |

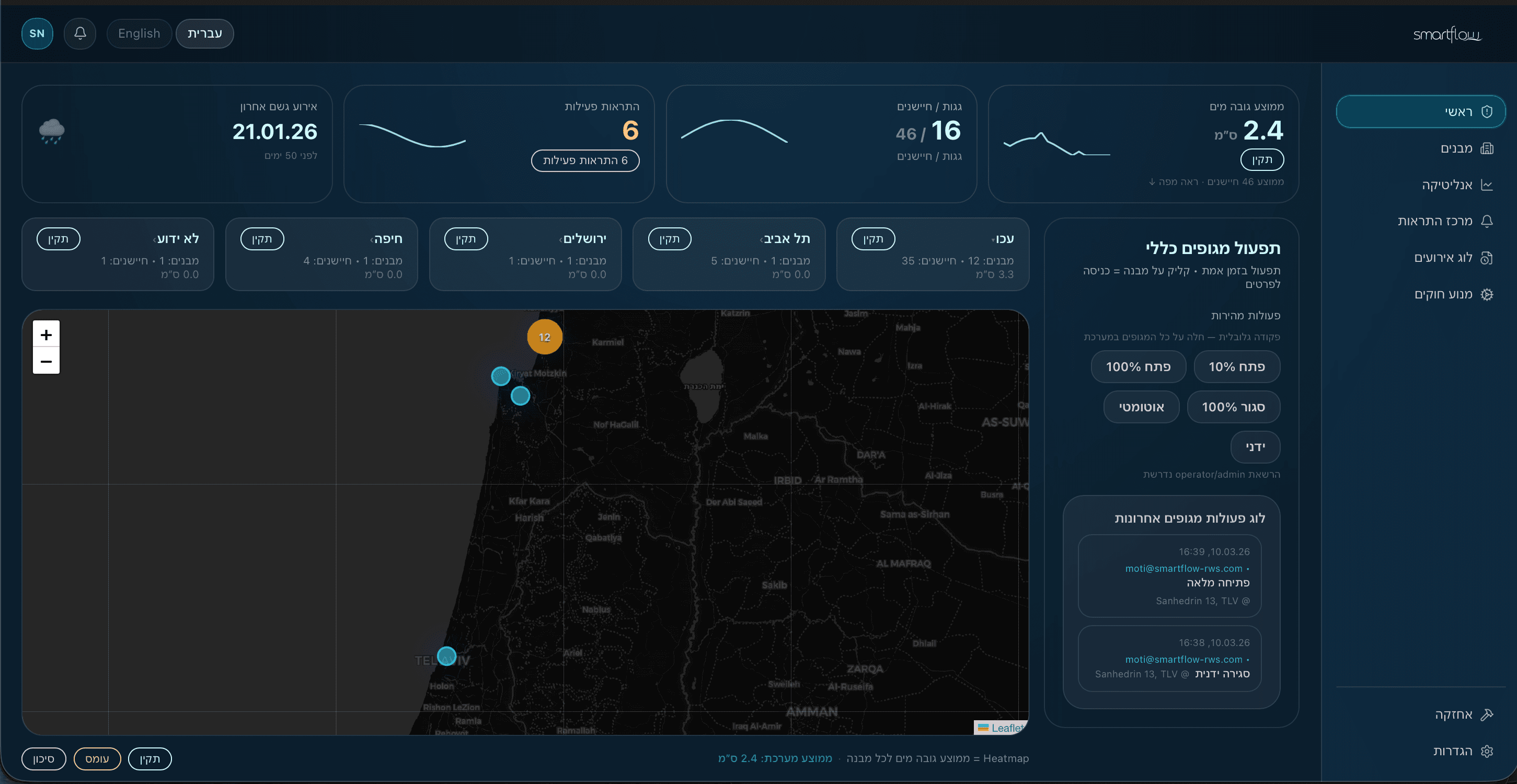

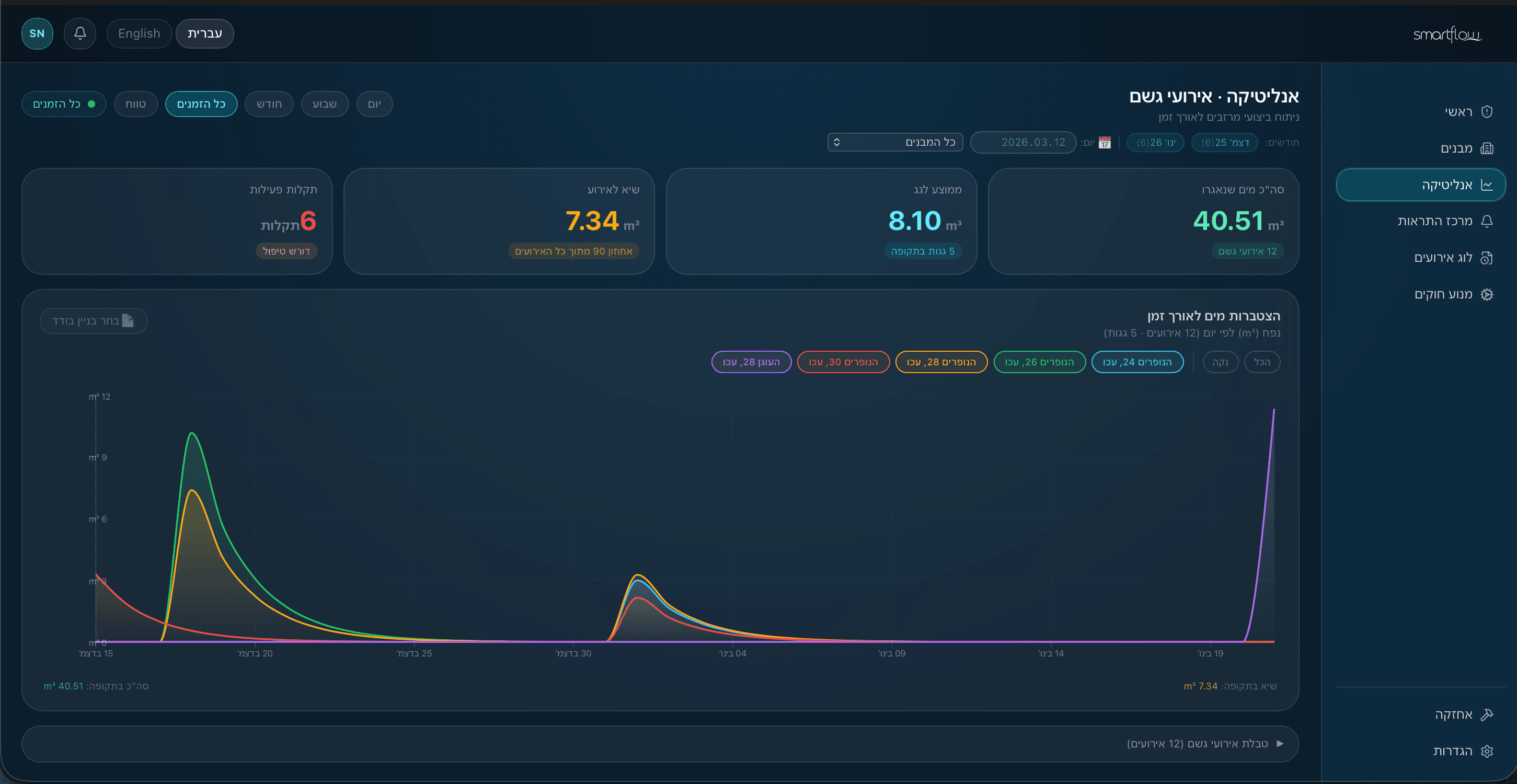

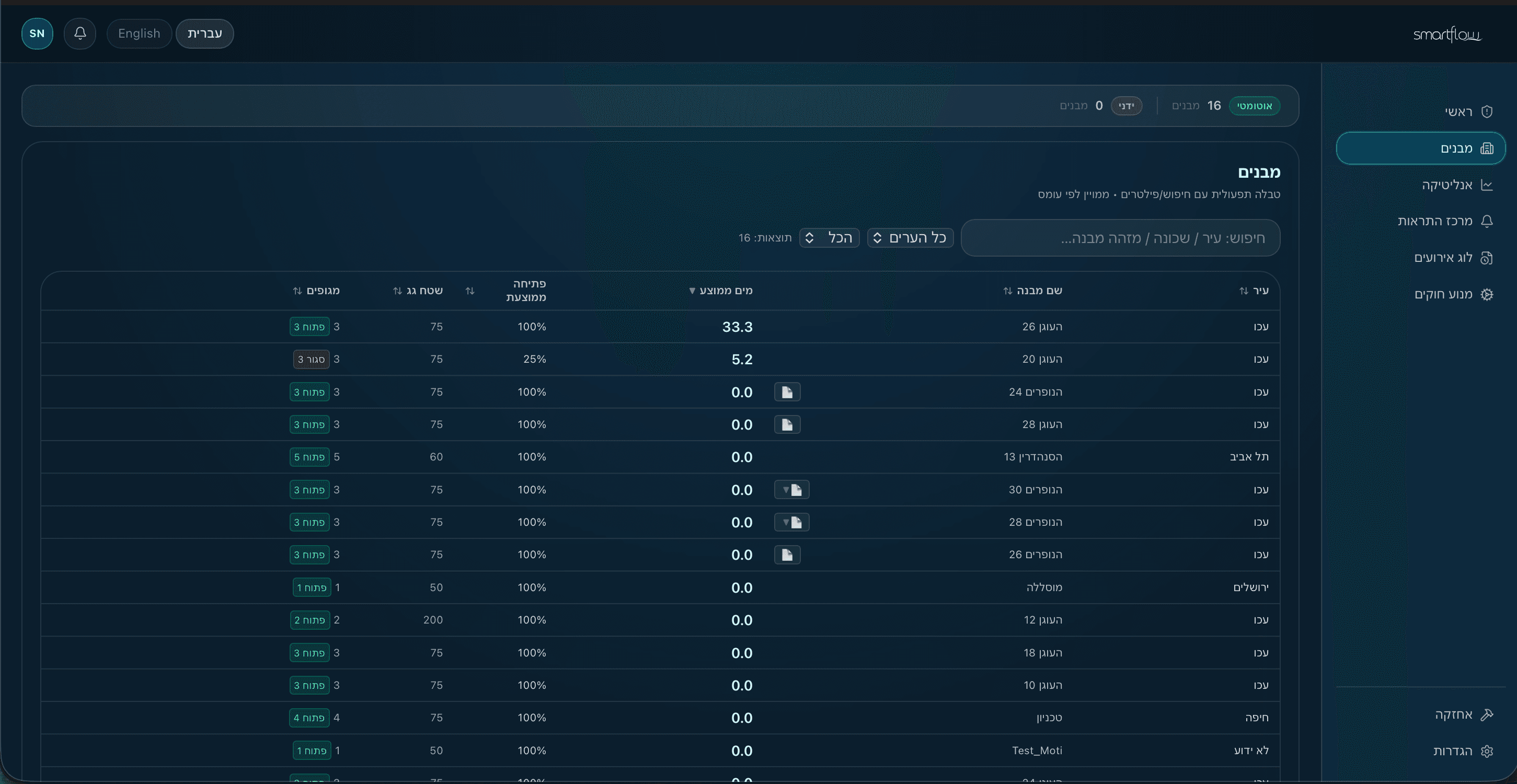

Cloud-Monitoring-Plattform
Eine webbasierte Oberfläche für Überwachung, Konfiguration und Berichterstattung auf Portfolioebene. Zugänglich über Desktop und Mobilgerät ohne spezielle Software.
Adaptive Steuerlogik
Der Steueralgorithmus arbeitet kontinuierlich — er wertet Sensordaten und Wettervorhersagen aus, um zu bestimmen, wann und wie viel innerhalb definierter Sicherheitsgrenzen abgegeben wird.
- 1Wetterprognosedaten werden über meteorologische APIs eingelesen
- 2Der Wasserstand auf dem Dach wird durchgehend vom Sensor am Gerät erfasst
- 3Der Steuerungsalgorithmus gleicht den aktuellen Zustand mit dem konfigurierten Abgabeprofil ab
- 4Ventilbefehl wird ausgegeben - öffnen, schließen oder Zwischenstellung
- 5Die Aktion wird mit Zeitstempel, Sensorzustand und Wetterkontext protokolliert
Normally open by design
In Störfällen hat sichere Entwässerung Vorrang vor Rückhaltung. Bei Verbindungsverlust, Sensorstörung oder Stromausfall fährt das Dachventil in seine offene Grundstellung und meldet einen Alarm an die Steuerungsplattform.
Für den Dauerbetrieb ausgelegt
Dachumgebungen sind anspruchsvoll. SmartFlow ist für den langfristigen Außeneinsatz mit minimalem Wartungsaufwand ausgelegt.
Failure modes
In Störfällen hat sichere Entwässerung Vorrang vor Rückhaltung:
Connectivity loss
Das Gerät setzt die lokale Steuerung fort. Das Dachventil fährt in seine offene Grundstellung und meldet einen Alarm an die Steuerungsplattform.
Sensor fault
Das Dachventil fährt in seine offene Grundstellung. Ein Alarm wird sofort ausgelöst. Die Entwässerung ist zu keinem Zeitpunkt beeinträchtigt.
Power failure
Das Dachventil fährt in seine offene Grundstellung - sichere Entwässerung ist unter allen Bedingungen gewährleistet.
Technische Vorteile
Aktive hydraulische Durchflusssteuerung reduziert Spitzenlasten auf kommunale Entwässerungssysteme bei Starkregen. In manchen Projekten lassen sich dadurch die Anzahl der benötigten Abläufe verringern, kleinere Rohrdurchmesser einsetzen und Installationskosten senken. Die gesteuerte Abgabe senkt zudem das Überflutungsrisiko durch plötzliche Spitzenabflüsse und verringert - durch das Management der Wasserstände auf dem Dach - das Risiko von Rohrleckagen im Kellergeschoss durch Überlastung der Entwässerung.
- Geringere Spitzenlasten auf kommunale Entwässerung bei Starkregen
- Weniger Abläufe und kleinere Rohrdurchmesser in manchen Projekten möglich
- Niedrigere Installationskosten bei reduzierter Ablauf- und Rohrdimensionierung
- Geringeres Überflutungsrisiko durch gesteuerte Abgabe von Spitzenabflüssen
- Weniger Risiko von Rohrleckagen im Keller durch überlastete Entwässerung
Die eigentliche Frage ist nicht "aktiv versus passiv"
Die Frage ist: Wie viel zusätzlichen effektiven Speicher erhalten Sie pro 1.000 m² Dach, ohne die Gebäudefläche zu erweitern oder unterirdische Infrastruktur hinzuzufügen? SmartFlow ist darauf ausgelegt, eine Wassertiefe von 2 bis 18 cm auf dem Dach zurückzuhalten, bestimmt durch die hydrologische Anforderung und die statische Bewertung des jeweiligen Dachs - bis zu 180 m³ effektive Rückhaltung pro 1.000 m², ohne zusätzliche Speicherschicht, ohne Sickergrube und ohne unterirdischen Tank. In dichten urbanen Lagen hat jeder Kubikmeter Speicher, der keine separate unterirdische Infrastruktur benötigt, direkten Kostenwert für den Entwickler.
Rückhaltetiefen sind ingenieurtechnische Planungsziele, projektspezifisch ausgelegt und vorbehaltlich statischer Prüfung je Gebäude.
Learn how the platform enables smart stormwater management at the building level, or see our Acre Residential Neighborhood case study.
Discover blue roof technology or read about stormwater systems for buildings.
Passive Drosselung vs. SmartFlow
Statische Durchflussbegrenzer und unkontrollierte Speicherung können den Spitzenabfluss senken, aber sie sehen keinen Sturm kommen, können nicht nachweisen, was sie getan haben, und stimmen sich nicht mit der Stadt ab. SmartFlow macht alle drei - am bestehenden Dachablauf.
Die Reduktion des Spitzenabflusses um 30-50% basiert auf aktiven SmartFlow-Installationen. Der Vergleich bezieht sich auf allgemeine passive Ansätze, nicht auf ein bestimmtes Produkt.
Bereit für die Prüfung Ihres Dachs?
Sprechen Sie mit unserem Engineering-Team über Ihr Gebäude oder Portfolio. Wir zeichnen ein klares Bild von Installationsanforderungen und zu erwartender Leistung.
